■ 概述

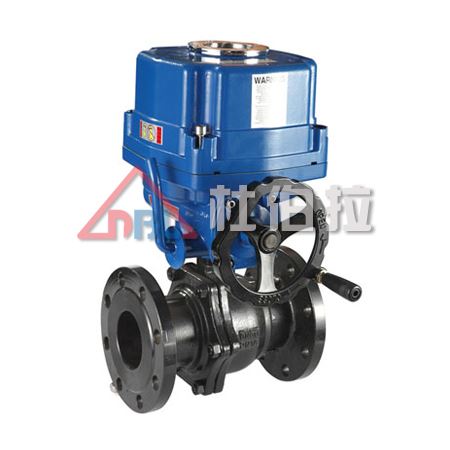

ZDJR系列電動O型調節球閥是一種轉角為90°的旋轉類調節閥，密封性能優良，流通能力大，流阻系數?。Y構簡單、維修方便、使用壽命長，配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外．還適宜控制污水和含有纖維性雜質的介質，廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。

■ 主要技術參數和性能

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Kv	17	33	62	95	146	232	350	439	810	1205	1912	3014	4306	6540	8750	11800
公稱壓力	PN1.6，6.4MPa
連接型式	法蘭連接，按JB79-59標準
球閥轉角	90°
閥體材料	鑄鋼，鑄不銹鋼
適用溫度	常溫型-40℃～180℃；高溫型-40℃～450℃
執行機構	DKJ-Ⅱ、Ⅲ型PSAUTOMATION CMBH、LNAR-KOSO、Unic-Z電動執行機構
輸入信號	0～10mA 4～20mA 1-5V Dc
基本誤差	≤全行程的±2.5%
回差	≤全行程的2%
死區	≤全行程的3.0%
泄漏量	軟密封：JB/T7387-94表2中的V級硬密封：JB/T7387-94表2中的Ⅵ級 JB/T7387-94標準2見附表

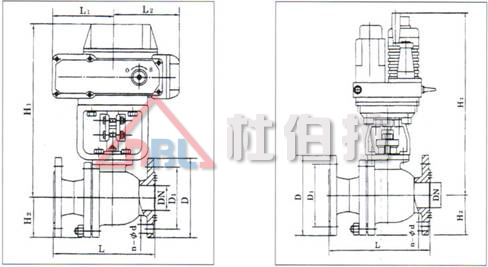

■ 外形及連接尺寸

1+.jpg 2+.jpg

ZDJR-16型

公稱通徑DN	L	H1	H2	D	D1	n-d
25	150	470	58	115	85	4-14
32	165	490	68	135	100	4-18
40	180	500	73	145	110	4-18
50	200	620	80	160	125	4-18
65	220	630	90	180	145	4-18
80	240	650	98	195	160	8-18
100	280	685	120	215	180	8-18
125	320	730	140	245	210	8-18
150	360	880	167	280	240	8-23
200	450	970	210	335	295	12-23
250	600	1020	335	405	355	12-25
300	700	1310	385	460	410	12-25
350	800	1355	420	520	470	16-25
400	900	1405	470	580	525	16-30

電子式內伺服ZDJR-16型

公稱通徑DN	PSAUTOMATION CMBH			LNAR-KOSO			Unic-Z
公稱通徑DN	H₁	L₁	L₂	H₁	L₁	L₂	H₁	L₁	L₂
25	358	182	90	291	56	225	247	98	110
32	376	182	90	309	56	225	265	98	110
40	384	182	90	317	56	225	273	98	110
50	443	182	90	376	56	225	332	98	110
65	531	210	105	426	56	255	357	123	133
80	561	210	105	441	56	255	379	123	133
100	654	252	131	461	56	255	379	123	133
125	701	252	131	560	68	270	426	123	133
150	721	252	131	580	68	270
200	791	252	131	705	80	335
250
300
350
400

ZDJR-64型

公稱通徑DN	L	H₁	H₂	D	D₁	n-d
15	130	460	53	105	75	4-14
20	140	465	63	125	90	4-18
25	150	470	68	135	100	4-18
32	165	490	75	150	110	4-23
40	180	500	83	165	125	4-23
50	200	620	88	175	135	4-23
65	220	646	100	200	160	8-23
80	240	781	105	210	170	8-23
100	280	804	153	250	200	8-25
125	320	925	186	295	240	8-30
150	360	955	211	340	280	8-34
200	450	1070	235	405	345	12-34
250	600	1280	335	470	400	12-41
300	700	1330	390	530	460	16-41
350	800	1375	425	595	525	16-41
400	900	1425	498	670	585	16-48

■ 訂貨須知

訂貨時請注明：
1、產品型號
2、公稱通徑
3、公稱壓力
4、輸入信號
5、閥體和閥內組件材料
6、適用溫度
7、法蘭連接形式
8、是否帶附件
