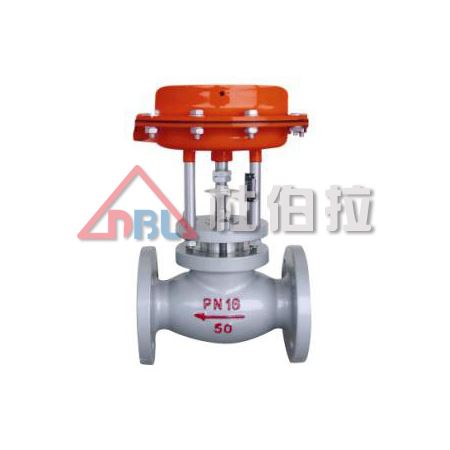

■ 氣動薄膜切斷閥概述
氣動薄膜(活塞)切斷閥[氣動切斷閥]采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種；公稱口徑范圍DN20～200mm。適用流體溫度-60℃～450℃。泄漏量等級為Ⅳ級或Ⅵ級。流量特性為快開。
■ 氣動薄膜切斷閥特點

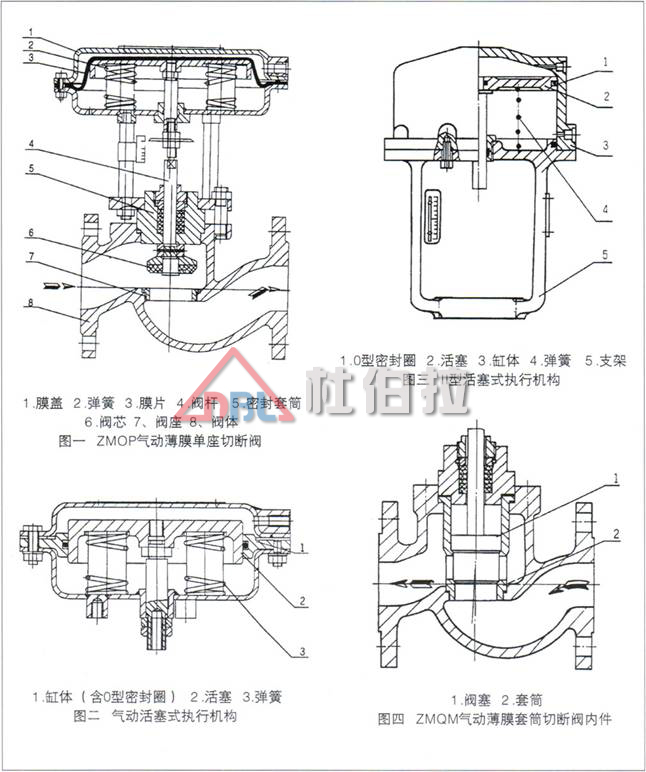

﹡切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％、重量可減輕約30％。
﹡閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
﹡閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
﹡平衡型閥內件，提高了切斷閥的許用壓差。

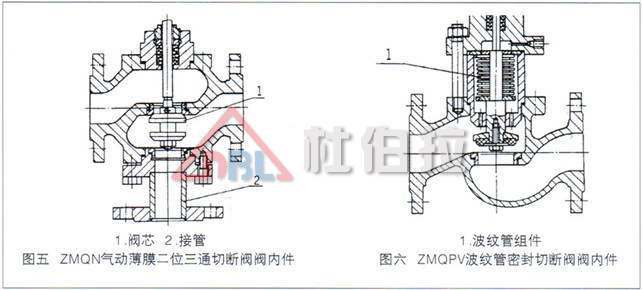

﹡波紋管密封對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
﹡活塞式執行機構，操作力大，使用壓差大。
■ 氣動薄膜切斷閥主要零件材料
閥體、密封套筒: | HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
閥芯、閥座: | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太萊合金 |
套筒、閥塞: | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太萊合金 |
填料: | 聚四氟乙烯、柔性石墨 |
波紋膜片: | 丁腈橡膠夾增強滌綸織物 |
彈簧: | 60Si2Mn |
推桿、閥桿: | 2Cr13、1Cr18Ni9Ti |
閥芯、閥塞(軟質件): | 增強聚四氟乙烯 |
波紋管: | 1Cr18Ni9Ti |
■ 氣動薄膜切斷閥主要技術參數和性能指標
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 | 單座、雙座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
公稱壓力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||
額定行程 | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
有效面積 | ZMQ型 | 100 | 200 | 400 | 600 | 1000 | |||||||
ZSQ型 | 100 | 125 | 160 | 250 | |||||||||
允許泄 | 硬密封l/h | 一般：10-4×閥額定容量； | |||||||||||
軟密封 | Ⅵ級 | ||||||||||||
允許壓差 | ZMQP（N）正作用 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
ZMQP（N）反作用 | 6.4 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
ZSQP（N） | 6.4 | 6.1 | 3.5 | 2.3 | 3.0 | 1.9 | 1.9 | 1.5 | 0.93 | 0.84 | 0.65 | 0.47 | |
ZM（N）QM | 公稱壓力 | ||||||||||||
信號壓力 | ZMQ | 0或250 | |||||||||||
ZSQ | 0或400～600 | ||||||||||||
1)本產品性能指標貫徹GB/T4213-92標準；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值?？膳溆貌煌臍飧滋岣咴试S壓差。

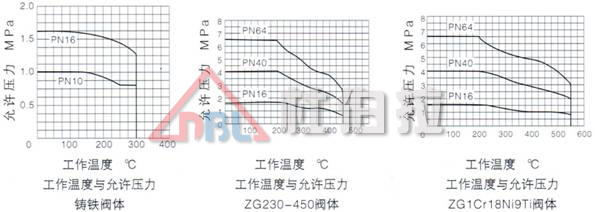

■ 氣動薄膜切斷閥閥體及閥芯材料選擇

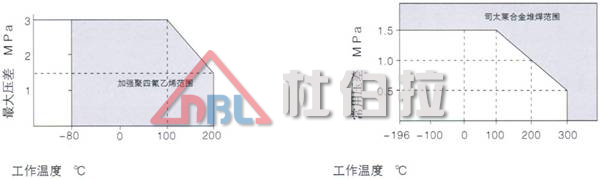

軟閥座型 工作溫度與最大壓差范圍 司太萊合金堆焊閥座 工作溫度與常用壓差范圍

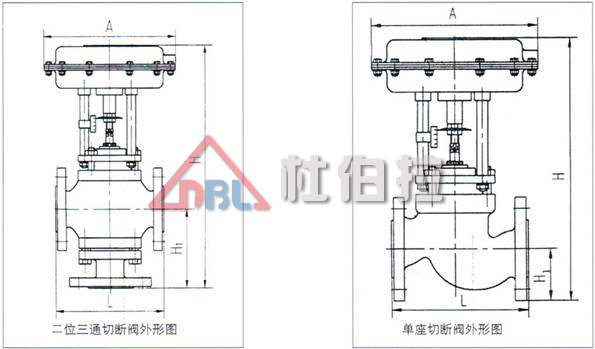

■ 氣動薄膜切斷閥外形尺寸及重量
■ 氣動薄膜切斷閥外形尺寸及重量表(單位：mm)
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | Ф196 | Ф232 | Ф308 | Ф394 | Ф498 | ||||||||
L | PN16、40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H | PN16、40 | 305 | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 |
PN64 | 320 | 350 | 354 | 372 | 382 | 397 | 473 | 475 | 517 | 805 | 882 | 815 | |
波紋管密封型 | 375 | 409 | 414 | 431 | 441 | 468 | 555 | 570 | 613 | 855 | 915 | 1017 | |
H1 | PN16、40 | 50 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 |
PN64 | 60 | 65 | 70 | 77.5 | 85 | 90 | 100 | 85 | 125 | 148 | 170 | 208 | |
H2 | PN16 | 115 | 115 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 |
PN40 | 125 | 125 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | |
PN64 | 150 | 150 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | |
H3 | PN16、40 | 404 | 415 | 428 | 448 | 448 | 468 | 561 | 578 | 590 | 886 | 1008 | 1120 |
PN64 | 365 | 430 | 498 | 528 | 528 | 530 | 535 | 540 | 600 | 890 | 1208 | 1305 | |
波紋管密封型 | 395 | 465 | 478 | 509 | 509 | 548 | 641 | 658 | 670 | 976 | 1098 | 1210 | |
重量 | 標準型 | 10 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
波紋管密封型 | 12 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
■ 氣動薄膜切斷閥連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·執行機構氣信號接口：內螺紋M10×1
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。 如：ANSI、JIS、DIN等標準。
■ 氣動薄膜切斷閥訂貨須知
訂貨時請用戶提供以下資料：
·介質名稱
·調節閥名稱、型號
·工作溫度及范圍
·公稱通徑
·整機作用方式
·公稱壓力(MPa)
·閥體、閥內件及填料材質
·額定流量系數(Kv)
·所配附件

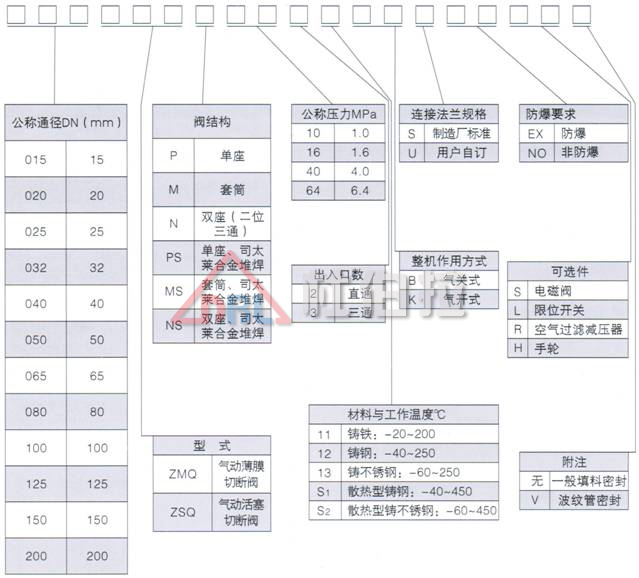

■ 氣動薄膜、活塞式切斷閥型號
